Projektarbeit Datenbanken
Krankenhaus Anforderungen:
Krankenhaus Abteilungsverwaltung In einem Krankenhaus soll eine Datenbank zur Abteilungsverwaltung eingerichtet werden. Wichtige Informationen über Patienten, Ärtze und Schwestern sollen damit abfragbar sein. Die Datenbank soll in der Lage sein, folgende Informationen zu liefern:
- Welche Ärzte behandeln welche Patienten?
- Welches Zimmer kann einem neuen Patienten zugeordnet werden?
- Wie viele freie Zimmer hat die Chirurgie heute?
- Welche Ärzte arbeiten in der HNO-Abteilung?
- Für welches Zimmer ist Oberschwester "Hilde" zuständig?
Hinweise: Ein Zimmer ist genau zu einer Abteilung zugeordnet. Jeder Arzt und jedes Mitglied des Pflegepersonals ist genau einer Abteilung zugeordnet. Entitäten aus dem Text: Patient, Arzt, Pflegepersonal, Zimmer, Abteilung
- Erstellen Sie ein entsprechendes ER-Diagramm mit Attributen.
- Überführen Sie das ER-Diagramm in das relationale Modell.
- Danach erstellen Sie die Datenbank mit SQL-Anweisungen.
Speichern Sie die Anweisungen in einer Textdatei. - Formulieren Sie Abfragen und speichern diese als VIEW ab, die die oben genannten Fragen beantworten.
- Erstellen Sie ein Dokument (eine Seite) indem Sie Ihre Vorgehensweise beschreiben.
- In einer Präsentation (maximal 15 Minuten) mit 8-10 Folien beschreiben
Sie Ihr Datenbankmodell, begründen Ihre Vorgehensweise,
beschreiben Ihre Umsetzung in SQL und geben ein Fazit,
ob die oben genannten Fragen umgesetzt sind.
Präsentation:
Dokumentation
1) Konzeption und Erstellen des ER-Diagrammes 2) Erstellung des Relationenmodells 3) Erstellung der SQL Befehle
1. Konzeption und Erstellen des ER-Diagrammes

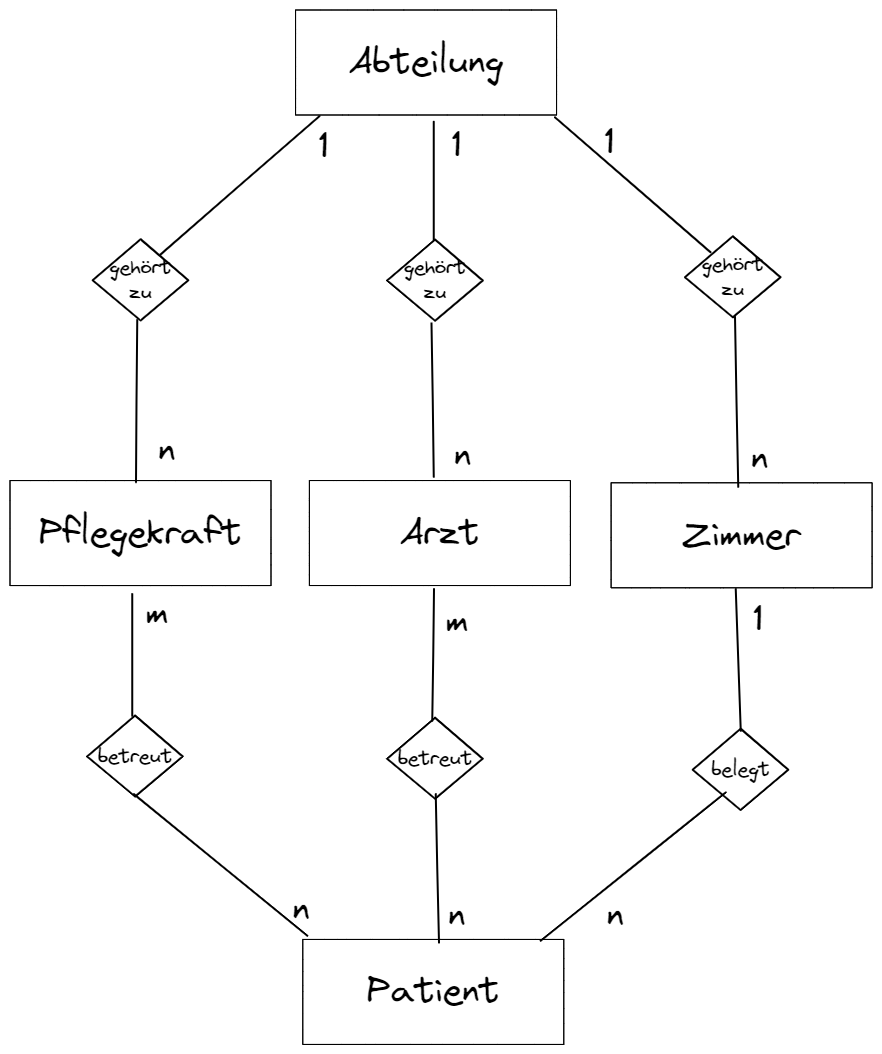

Erstellen eines ersten ER-Entwurfes anhand der Anforderungen.
Überprüfen ob alle Anforderung von diesem Entwurf abgedeckt werden.

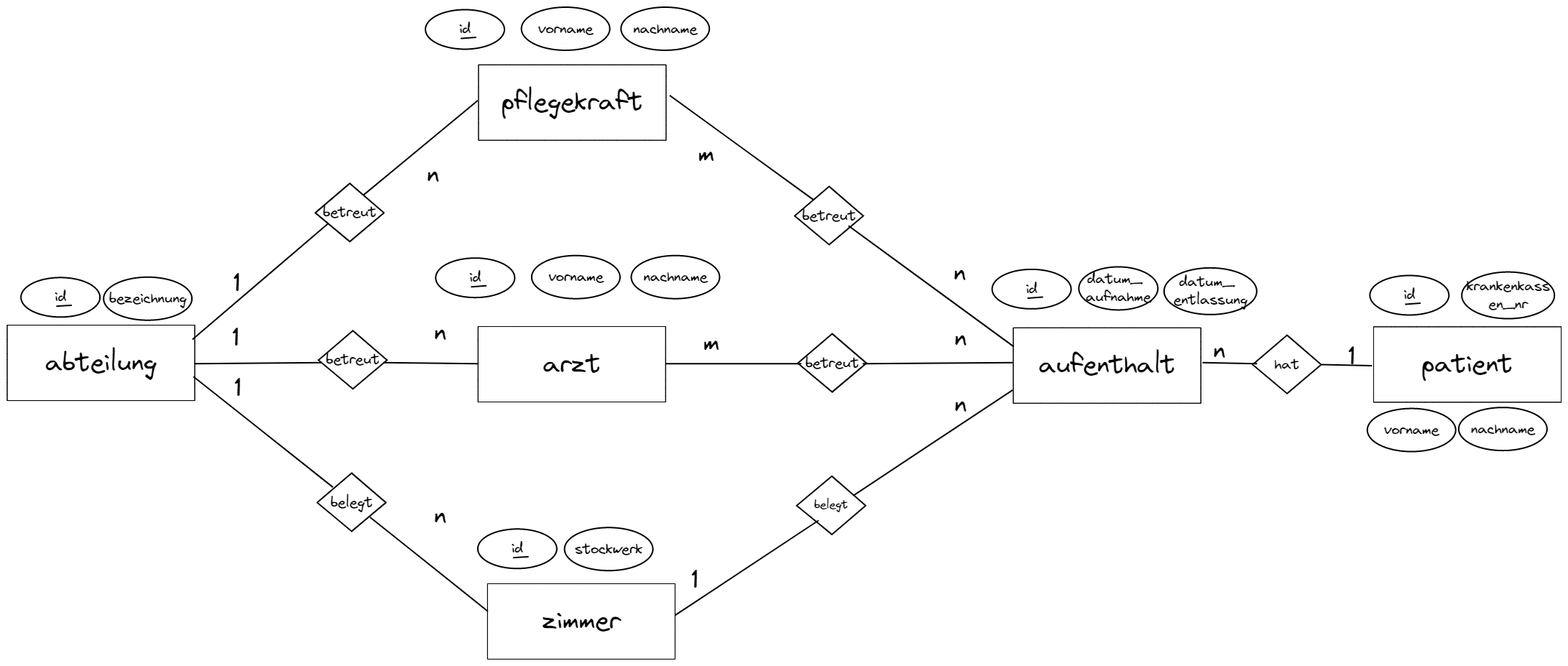

Anpassung des Modells an die Anforderungen nötig:

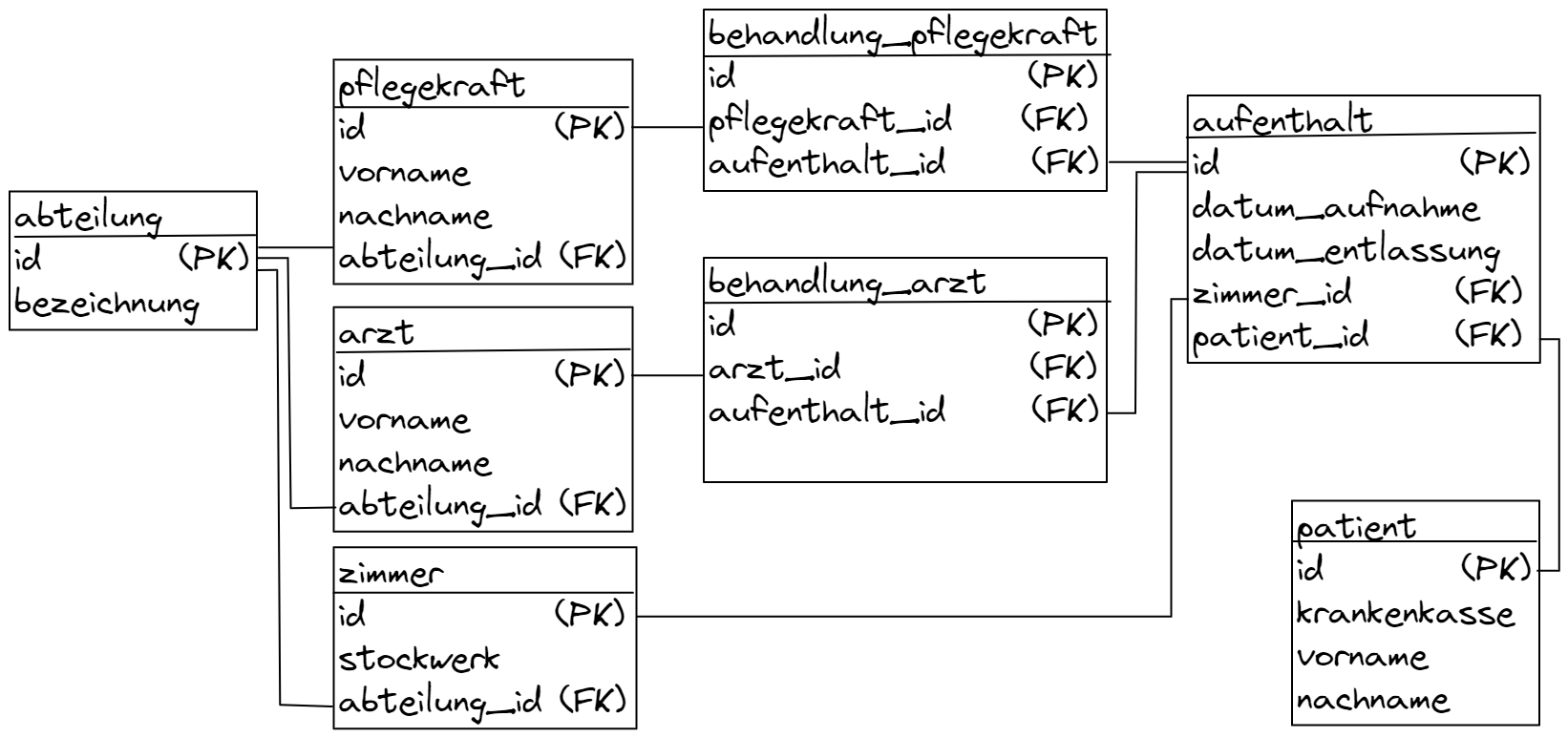

2. Erstellung des Relationenmodells
Auflösen der n-m Beziehungen in gesonderten Tabellen mit passenden attributen.
- behandlung_arzt zwischen Tabellen aufenthalt und arzt
- behandlung_pflegekraft zwischen Tabellen aufenthalt und pflegekraft
Festlegen der Primär und Fremdschlüssel und ihrer Zugehörigkeit.
erstellen des Relationenmodells. Anschließend überprüfen ob alle Anforderung von diesem Entwurf abgedeckt werden.
# 3.1 SQL- CREATE DATABASE, CREATE TABLES
-- Create DATABASE --
DROP DATABASE IF EXISTS kh_abteilungsverwaltung; #delete existing database to start from clean state
CREATE DATABASE kh_abteilungsverwaltung;
USE kh_abteilungsverwaltung;
-- Create Tables --
CREATE TABLE
abteilung(id INT AUTO_INCREMENT PRIMARY KEY,
bezeichnung VARCHAR(60)
);
CREATE TABLE
pflegekraft(id INT AUTO_INCREMENT PRIMARY KEY,
vorname VARCHAR(60), nachname VARCHAR(60),
abteilung_id INT,
FOREIGN KEY (abteilung_id) REFERENCES abteilung(id)
);
CREATE TABLE
arzt(id INT AUTO_INCREMENT PRIMARY KEY,
vorname VARCHAR(60), nachname VARCHAR(60),
abteilung_id INT,
FOREIGN KEY (abteilung_id) REFERENCES abteilung(id)
);
CREATE TABLE
zimmer(id INT AUTO_INCREMENT PRIMARY KEY,
stockwerk INT,
abteilung_id INT,
FOREIGN KEY (abteilung_id) REFERENCES abteilung(id)
);
CREATE TABLE
patient(id INT AUTO_INCREMENT PRIMARY KEY,
vorname VARCHAR(60), nachname VARCHAR(60), krankenkasse VARCHAR(30)
);
CREATE TABLE
aufenthalt(id INT AUTO_INCREMENT PRIMARY KEY,
datum_aufnahme DATE,
datum_entlassung DATE,
zimmer_id INT,
patient_id INT,
FOREIGN KEY (zimmer_id) REFERENCES zimmer(id),
FOREIGN KEY (patient_id) REFERENCES patient(id)
);
CREATE TABLE
behandlung_pflegekraft(id INT AUTO_INCREMENT PRIMARY KEY,
pflegekraft_id INT,
aufenthalt_id INT,
FOREIGN KEY (pflegekraft_id) REFERENCES pflegekraft(id),
FOREIGN KEY (aufenthalt_id) REFERENCES aufenthalt(id)
);
CREATE TABLE
behandlung_arzt(id INT AUTO_INCREMENT PRIMARY KEY,
arzt_id INT,
aufenthalt_id INT,
FOREIGN KEY (arzt_id) REFERENCES arzt(id),
FOREIGN KEY (aufenthalt_id) REFERENCES aufenthalt(id)
);
# 3.2 SQL fill test-data to test queries
-- INSERT data into tables. Test data to test for correct behavior --
INSERT INTO
abteilung(bezeichnung)
VALUES
("HNO"),
("Chirurgie")
;
INSERT INTO
pflegekraft(vorname, nachname, abteilung_id)
VALUES
("Hilde", "Bingen", 1),
("Gertrude", "Smith", 2),
("Adam", "Sanders", 1)
;
INSERT INTO
arzt(vorname, nachname, abteilung_id)
VALUES
("Dieter", "Ohrenarzt", 1),
("Dennis", "Knochenbrecher", 2)
;
INSERT INTO #5 Zimmer im 1OG für HNO, 4 Zimmer im 2OG für Chirurgie
zimmer(stockwerk, abteilung_id)
VALUES
(1, 1),
(1, 1),
(1, 1),
(1, 1),
(1, 1),
(2, 2),
(2, 2),
(2, 2),
(2, 2)
;
INSERT INTO
patient(vorname, nachname, krankenkasse)
VALUES
("Paula", "Friedrichs", "AOK-04351-156547"),
("Peter", "Horst", "TK-00503-125125"),
("Tropfende", "Nase", "TK-00503-125125"),
("Taubes", "Ohr", "TK-00503-125125")
;
-- patienten die schon wieder entlassen wurden
INSERT INTO
aufenthalt(datum_aufnahme, datum_entlassung, zimmer_id, patient_id)
VALUES
("2021-12-1", "2021-12-20", 3, 1)
;
-- patienten die noch in behandlung sind
INSERT INTO
aufenthalt(datum_aufnahme, zimmer_id, patient_id)
VALUES
("2022-1-5", 6, 1),
("2022-1-8", 8, 2),
("2022-1-19", 1, 3),
("2022-2-22", 2, 4)
;
-- behandlungen die die Ärtzte vorgenommen haben. Liefert Ergebnisse für erste Anfrage
INSERT INTO
behandlung_arzt(arzt_id, aufenthalt_id)
VALUES
(1, 1), #patient wurde 2 mal von HANO arzt behandelt
(1, 1),
(2, 2), #chirurgischer Eingriff arzt
(2, 3), #chirurgischer Eingriff arzt
(1, 4), #hno Eingriff arzt
(1, 5), #hno Eingriff arzt
(1, 5) #hno Eingriff arzt
;
# 3.3 VIEWS of required SELECT queries
-- create views for querries --
-- Welche Ärzte behandeln welche Patienten --
CREATE VIEW v1 AS
SELECT arzt.id AS ArztID, arzt.nachname AS ArztNachname, arzt.vorname AS ArztVorname,
patient.id as PatientID, patient.nachname, patient.vorname
from arzt
INNER JOIN behandlung_arzt ON arzt.id=arzt_id
INNER JOIN aufenthalt ON aufenthalt.id=aufenthalt_id
INNER JOIN patient ON patient.id=patient_id
WHERE datum_entlassung IS null # filter out already released patients
GROUP BY arzt.id, patient.id # filter out double entries where doc did multiple procedures
;
-- Welches Zimmer kann einem neuen Patienten zugeordnet werden? --
CREATE VIEW v2 AS
SELECT zimmer.id #Liste aller freien Zimmer gesucht
from zimmer
LEFT JOIN (
SELECT zimmer.id AS id # alle zimmer die momentan belegt sind
FROM zimmer
INNER JOIN aufenthalt ON zimmer.id=zimmer_id
WHERE datum_entlassung IS NULL
) AS t2 On zimmer.id = t2.id
WHERE t2.id is null # alle zimmer die momentan frei sind
;
-- Wie viele freie Zimmer hat die Chirurgie heute? --
CREATE VIEW v3 AS
SELECT COUNT(*) # modify query from above
from zimmer
LEFT JOIN (
SELECT zimmer.id AS id
FROM zimmer
INNER JOIN aufenthalt ON zimmer.id=zimmer_id
WHERE datum_entlassung IS NULL
) AS t2 On zimmer.id = t2.id
INNER JOIN abteilung ON abteilung.id=abteilung_id
WHERE t2.id is null AND abteilung.bezeichnung="Chirurgie"
;
-- Welche Ärzte arbeiten in der HNO-Abteilung --
CREATE VIEW v4 AS
SELECT arzt.*
FROM arzt
INNER JOIN abteilung ON abteilung.id= abteilung_id
WHERE abteilung.bezeichnung="HNO"
;
-- Für welche Zimmer ist Oberschwerster "Hilde" zuständig--
CREATE VIEW v5 AS
select zimmer.id AS ZimmerNr, zimmer.stockwerk, pflegekraft.vorname
FROM pflegekraft
INNER JOIN abteilung ON pflegekraft.abteilung_id=abteilung.id
RIGHT JOIN zimmer ON zimmer.abteilung_id =abteilung.id
WHERE pflegekraft.vorname = "Hilde"
;
-- use querries with test-data --
SELECT * FROM v1
;-- Welche Ärzte behandeln welche Patienten:
SELECT * FROM v2
;-- Welches Zimmer kann einem neuen Patienten zugeordnet werden?:
SELECT * FROM v3
;-- Wie viele freie Zimmer hat die Chirurgie heute?:
SELECT * FROM v4
;-- Welche Ärzte arbeiten in der HNO-Abteilung:
SELECT * FROM v5
;-- Für welche Zimmer ist Oberschwerster "Hilde" zuständig:
-- clear test-datasets from tables, to get to a clean state--
#just clear all rows, keep tables, go from indside to outside because of references
DELETE FROM behandlung_arzt;
DELETE FROM behandlung_pflegekraft;
DELETE FROM aufenthalt;
DELETE FROM patient;
DELETE FROM zimmer;
DELETE FROM arzt;
DELETE FROM pflegekraft;
DELETE FROM abteilung;
